El dispositivo 555 es un circuito integrado muy estable cuya función primordial es la de producir pulsos de temporización con una gran precisión y que, además, puede funcionar como oscilador.

Sus características más destacables son:

- Temporización: desde microsegundos hasta horas.

- Modos de funcionamiento:

- Monoestable.

- Astable

- Aplicaciones:

- Temporizador.

- Oscilador.

- Divisor de frecuencia.

- Modulador de frecuencia.

- Generador de señales triangulares.

pin1 GND 0v o tierra
pin2 Trigger(disparo) es la que permite que se active o no la salida
pin3 OUTPUT(salida) Señal de salida del 555
pin4 RESET(conectar a vcc para que no se resetee el integrado)
pin5 CONTROL VOLTAGE
pin6 THRESHOLD(Umbral) entrada a un comparador interno del 555, y coloca la salida a nivel bajo.
pin7 DISCHARGE(Descarga) descarga el condensador externo usada x el temporizador
pin8 Vcc entre 4.5v - 16vdc

El integrado se puede configurar como monoestable, biestable o como astable, y veamos los casos:

555 MONOESTABLE

en este modo de funcionamiento la SALIDA del integrado (pin3) puede tener dos estados: nivel bajo(0v) o nivel alto(casi la tension de la fuente)
El circuito solo saldra del estado estable(0v) cuando desde el disparo(pin2) se provoque el cambio a estado inestable, pero transcurrido un tiempo volvera al estado anterior.

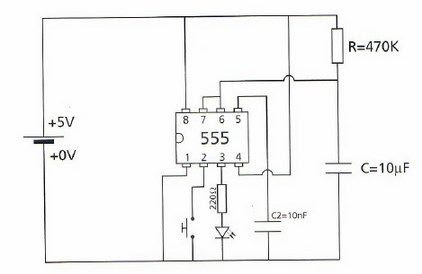

Para que nuestro circuito integrado 555 funcione como monoestable debemos conectarlo de la siguiente forma:

El tiempo que estará activada la salida se calcula de la siguiente forma:

T = 1,1 x R x C

Donde R es el valor de la resistencia en ohmios, y C es la capacidad del condensador en Faradios.

¿Cuanto tiempo estará encendido el Led cuando activemos el pulsador?. Pues nada aplicamos la fórmula y listo.
Lo primero pasaremos la Resistencia que está en Kilo ohmios a ohmios= 470 x 1000 = 470.000Ω

Ahora pasamos los 10 microfaradios a faradios = 10 x 10^-6 = 0,00001faradios

T = 1,1 x 470.000Ω x 0,00001 = 5,17 segundos.

555 BIESTABLE

Este circuito tiene dos estados estables (en los que se permanece indefinidamente), según este funcionamiento:

Encontramos dos pulsadores, SET y RESET. Al activar SET, se activa la salida, que permanecerá activada hasta que se active RESET. Sucesivas pulsaciones de SET con la salida activada no producen ningún cambio en ella. Sólo se obtiene la desactivación al accionar RESET.

Así mismo, sucesivas pulsaciones de RESET no provocan ningún cambio en la salida. Sólo lo habrá al pulsar de nuevo SET, que volverá a activarla.

Hemos construido un biestable R-S o flip-flop R-S, que será una unidad básica de memoria en electrónica digital.

555 ASTABLE

En este modo, el 555 no tiene estado estable, la salida 3 va cambiando continuamente entre el nivel bajo y el alto continuamente, independientemente del estado de la entrada (2). El tiempo que estará la salida en alto y bajo dependerá de los componentes del circuito.
